Všesměrový minihranol 360° se skládací výtyčkou – sada

Všesměrový minihranol 360° v kompletní sadě

Kompaktní všesměrový minihranol 360° je určen pro přesné měření a vytyčování na kratší vzdálenosti, zejména při práci s robotickou totální stanicí. Všesměrová konstrukce umožňuje sledování hranolu při pohybu pracovníka bez nutnosti jeho neustálého natáčení směrem k přístroji.

Minihranol dosahuje přesnosti 1,5 mm. Díky malým rozměrům a variabilní skládací výtyčce je sada vhodná zejména tam, kde je důležitá přesnost, snadná manipulace a možnost měřit s malou výškou hranolu nad bodem.

Kompaktní všesměrový hranol

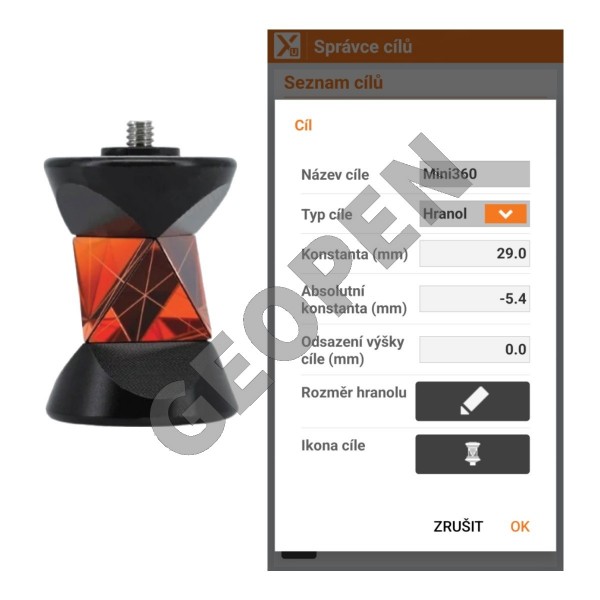

Samotný hranol má výšku pouze 50 mm, průměr 42 mm a hmotnost 90 g. Konstanta hranolu je +29 mm, absolutní konstanta činí −5,4 mm.

Skládací výtyčka se čtyřmi pracovními výškami

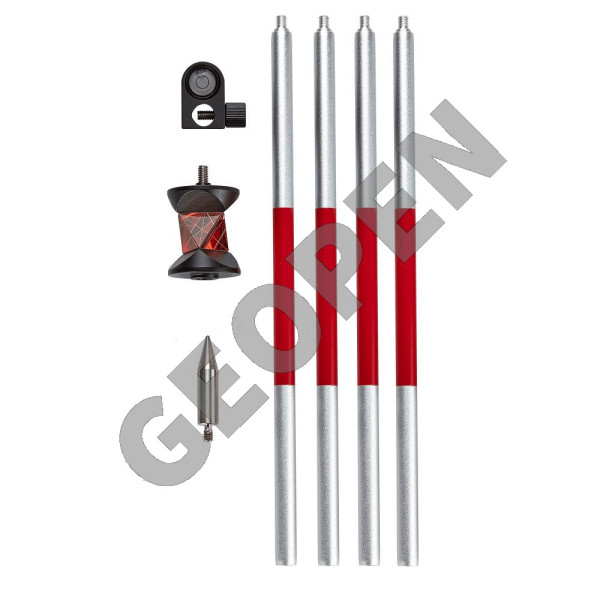

Součástí sady je praktická skládací výtyčka tvořená čtyřmi segmenty o délce 30 cm a hrotem délky 5 cm. Podle počtu použitých segmentů lze minihranol umístit do čtyř přesně definovaných výšek.

• 7,7 cm – hranol těsně nad hrotem,
• 37,7 cm,
• 67,7 cm,
• 97,7 cm.

Nízké umístění hranolu je praktické například při vytyčování a zaměřování bodů, kde je výhodné mít střed hranolu co nejblíže měřenému bodu.

Posuvná rektifikovatelná libela

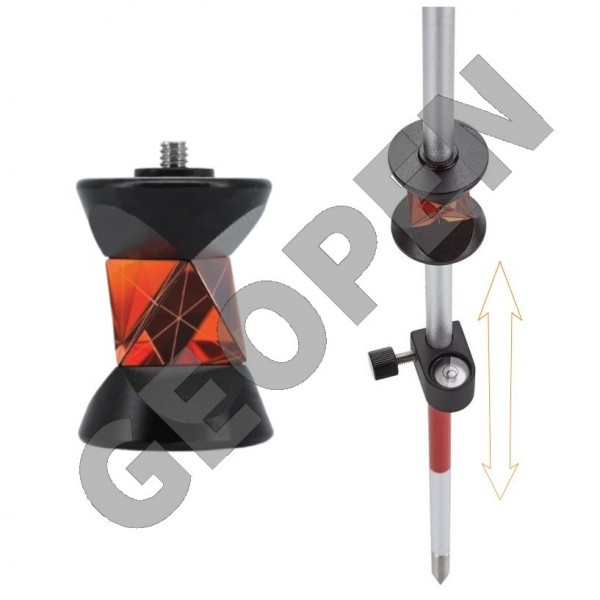

Rektifikovatelná krabicová libela je upevněna v objímce, kterou lze posouvat po výtyčce. Obsluha si ji tak může nastavit do vhodné výšky, aby na ni při měření dobře viděla, a následně objímku zajistit šroubem.

Praktická sada pro práci v terénu

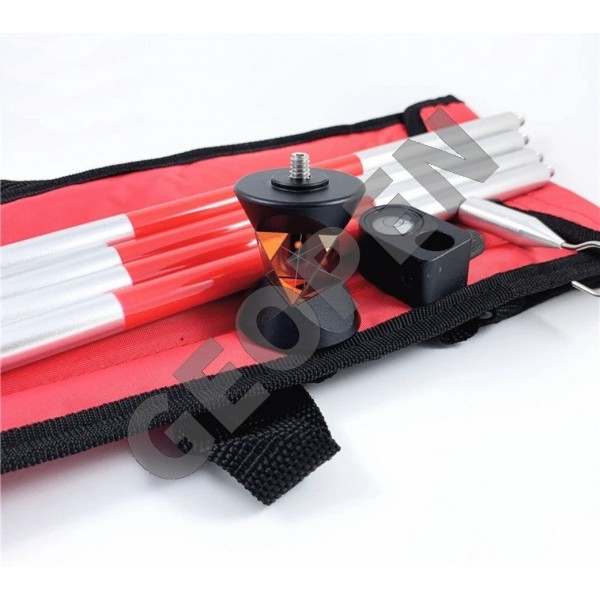

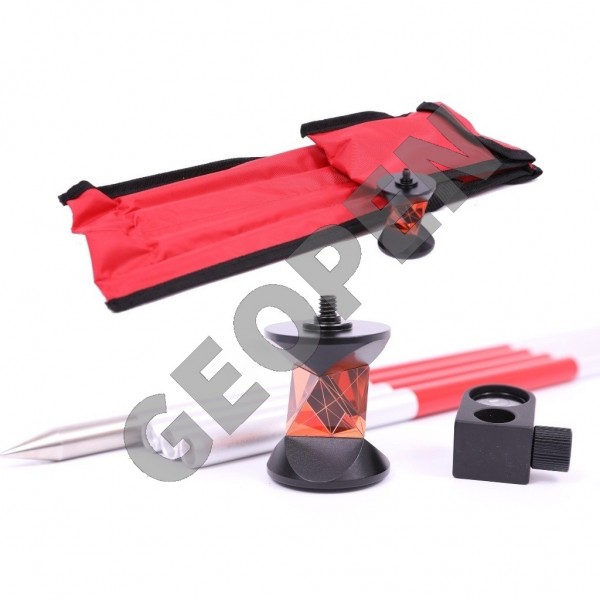

Výtyčka a libela se přepravují ve společném obalu s popruhem přes rameno a samostatnou kapsou pro libelu. Minihranol má vlastní ochranné pouzdro s poutkem.

Všesměrový minihranol 360° v kostce
