JAVAD RingAnt Series – přesná choke-ring GNSS anténa
JAVAD RingAnt Series jsou přesné choke-ring GNSS antény pro referenční stanice, monitoring a náročné geodetické aplikace.
Cenová nabídka na vyžádání
JAVAD RingAnt Series – přesné choke-ring GNSS antény

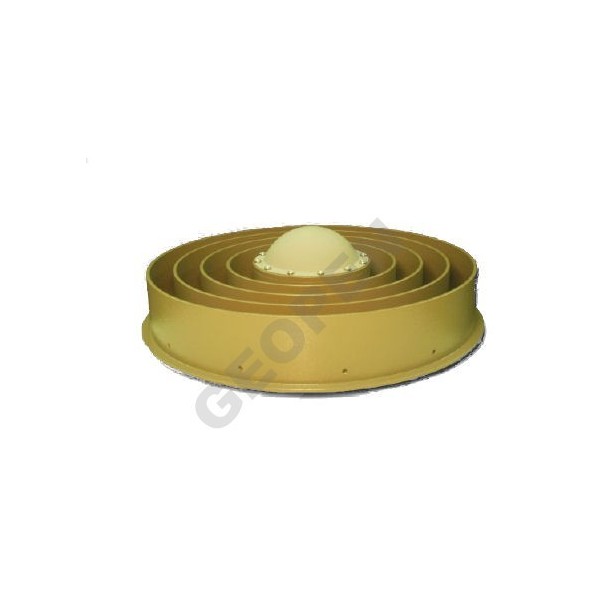

JAVAD RingAnt Series je řada profesionálních vícefrekvenčních GNSS antén s choke-ring konstrukcí, určených pro aplikace s vysokými požadavky na přesnost a stabilitu příjmu satelitních signálů.
Typické využití zahrnuje GNSS referenční stanice, monitorovací systémy, přesná geodetická měření a další dlouhodobé nebo pevné instalace. Choke-ring konstrukce pomáhá omezovat vliv vícecestného šíření signálu a jednotlivé varianty jsou navrženy s důrazem na stabilitu fázového centra.
Tři varianty pro náročné GNSS aplikace
Řada zahrnuje modely RingAnt-3L, RingAnt-DMT a RingAnt-S. Jednotlivé varianty se liší podporovanými signály, konstrukcí, vlastnostmi fázového centra a mechanickým provedením.
RingAnt-3L představuje širokopásmovou vícefrekvenční GNSS anténu s podporou L-Band. RingAnt-DMT využívá anténní technologii Vera-Phase® společnosti Tallysman a dosahuje variace fázového centra pod 1 mm. RingAnt-S rozšiřuje podporované spektrum také o NavIC S-Band a je vhodná pro aplikace vyžadující velmi široké frekvenční pokrytí.
Pro referenční stanice a monitoring
RingAnt Series je vhodná zejména tam, kde je GNSS anténa instalována dlouhodobě a důležitá je stabilita měření, kvalitní příjem signálu a omezení vlivu multipath. Podle konkrétní varianty lze antény využít také s korekčními službami vysílanými v pásmu L-Band.
Porovnání variant RingAnt
| Varianta | GNSS | L-Band | S-Band | Krytí | Rozměry | Hmotnost | Hlavní vlastnost |
|---|---|---|---|---|---|---|---|
| RingAnt-3L | GPS, GLONASS, Galileo, BeiDou, QZSS, SBAS, NavIC | ano | ne | IP68 | Ø326 × 88 mm | 2,7 kg | širokopásmová choke-ring anténa |
| RingAnt-DMT | GPS, GLONASS, Galileo, BeiDou, QZSS, SBAS, NavIC | ano | ne | IP67 | Ø378 × 150,8 mm | 5,4 kg | Vera-Phase®, PCV < 1 mm |
| RingAnt-S | GPS, GLONASS, Galileo, BeiDou, QZSS, SBAS, NavIC | ano | ano | IP68 | Ø326 × 88 mm | 2,8 kg | široké spektrum včetně NavIC S-Band |
Technické parametry podle varianty
| Parametr | RingAnt-3L | RingAnt-DMT | RingAnt-S |
|---|---|---|---|
| LNA gain | 32 ± 2 dB | 50 dB | 32 ± 2 dB, volitelně 40 ± 2 dB |
| Noise figure | 1,7 dB typ. | 2,0 dB typ. | 1,7 dB typ.; S-Band 2,3 dB typ. |
| Napájení | 3–15 V DC | 2,7–24 V DC | 3–15 V DC |
| Konektor | TNC, volitelně N-type | N-type female | TNC, volitelně N-type |
| Montáž | 5/8"-11 nebo 4× M5 | 5/8"-11 | 5/8"-11, volitelně 1"-14 |
| Provozní teplota | −55 až +85 °C | −55 až +85 °C | −45 až +85 °C |

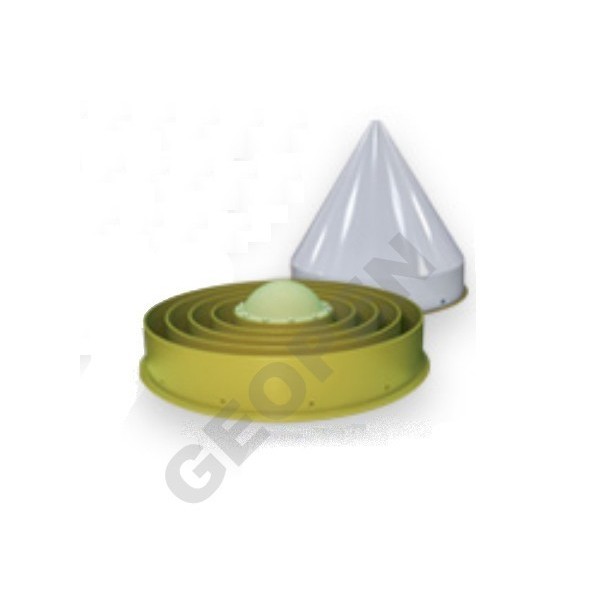

Varianta RingAnt-S je v databázích NGS/IGS identifikována kódem JAVRINGANT_S; výrobce uvádí provedení bez radomu i se sférickým radomem.
| Záruční doba | 24 |
| Výška přístroje | 138 mm |
| Minimální průměr potrubí | 150 mm |
| Hmotnost | 4,4 kg |
| GPS | L1/L2/L5 |
| GLONASS | L1/L2/L3 |
| GALILEO | E1/E2/E5ab/E6 |
| BEIDOU | B1/B2/B3 |
| QZSS | L1/L2/L5/LEX |
| WAAS | L1/L5 |
| SBAS | EGNOS, WAAS, MSAS, GAGAN |
