Fotogrammetrická kamera DJI Zenmuse P1

DJI Zenmuse P1 – profesionální kamera pro leteckou fotogrammetrii

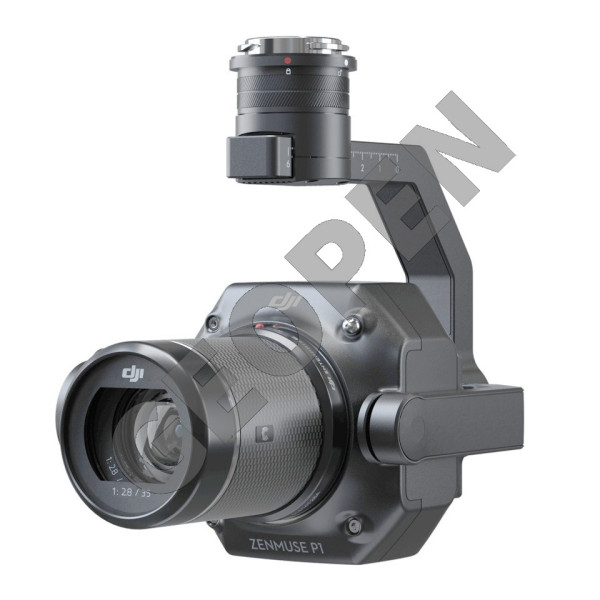

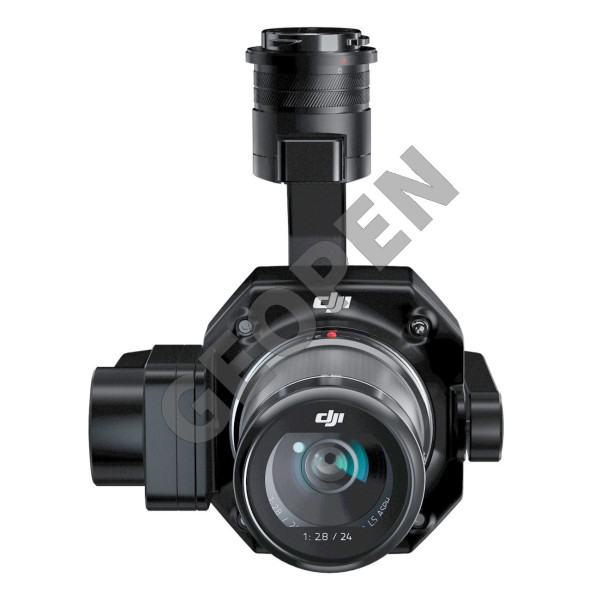

DJI Zenmuse P1 je profesionální fotogrammetrická kamera navržená pro efektivní mapování rozsáhlých území pomocí dronů DJI Matrice. Kombinuje 45MP full-frame snímač, mechanickou závěrku, výměnné objektivy a tříosý stabilizovaný gimbal do jednoho systému optimalizovaného pro přesný sběr obrazových dat.

Zenmuse P1 lze využít pro geodetické mapování, tvorbu ortofotomap, digitálních modelů terénu a povrchu, mračen bodů i detailních 3D modelů staveb a dalších objektů.

45MP full-frame snímač

Základem Zenmuse P1 je full-frame snímač o rozměrech 35,9 × 24 mm s efektivním rozlišením 45 MP a velikostí pixelu 4,4 μm. Vysoké rozlišení umožňuje zachytit velké množství detailů a současně efektivně mapovat rozsáhlé území.

Kamera pořizuje fotografie v rozlišení 8192 × 5460 px a během letu dokáže fotografovat v intervalu již od 0,7 sekundy.

Mechanická závěrka pro přesnou fotogrammetrii

Pro fotogrammetrické snímkování je Zenmuse P1 vybavena mechanickou závěrkou s rychlostí až 1/2000 s. Ta omezuje geometrické zkreslení způsobené pohybem dronu během expozice a umožňuje pořizovat kvalitní podklady i při efektivním snímkování za letu.

Synchronizaci kamery, letové řídicí jednotky, RTK systému a gimbalu zajišťuje technologie TimeSync 2.0, která synchronizuje jednotlivé části systému na mikrosekundové úrovni.

Výměnné objektivy 24, 35 a 50 mm

Na rozdíl od kompaktních mapovacích dronů umožňuje Zenmuse P1 zvolit objektiv podle charakteru konkrétního projektu. Kamera podporuje objektivy DJI DL s pevnou ohniskovou vzdáleností 24, 35 a 50 mm.

• 24 mm – široký záběr vhodný pro efektivní plošné mapování,
• 35 mm – univerzální řešení pro fotogrammetrické projekty,
• 50 mm – užší zorné pole vhodné pro detailnější snímkování z větší vzdálenosti.

Smart Oblique Capture pro efektivní 3D modelování

Funkce Smart Oblique Capture automaticky mění orientaci kamery během letu a umožňuje pořizovat svislé i šikmé snímky potřebné pro kvalitní 3D rekonstrukci.

Systém tak dokáže efektivně získávat obrazová data nejen pro klasické ortofotomapy, ale také pro detailní 3D modely budov, konstrukcí a městské zástavby.

Vysoká produktivita při mapování rozsáhlých území

Kombinace full-frame snímače, rychlého snímkování a profesionálních dronů Matrice umožňuje efektivně dokumentovat rozsáhlá území. DJI uvádí při definovaných podmínkách možnost zmapovat během jednoho letu až 3 km².

Zenmuse P1 je proto vhodná zejména pro projekty, kde je potřeba spojit vysokou kvalitu obrazových dat s produktivitou profesionálního leteckého systému.

Přesná poloha každého snímku

Při použití s RTK systémem kompatibilního dronu jsou ke snímkům ukládány přesné informace potřebné pro následné fotogrammetrické zpracování. Zenmuse P1 ukládá vedle fotografií také GNSS observační data a obrazové logy.

DJI při definovaných testovacích podmínkách uvádí výslednou přesnost bez použití vlícovacích bodů až 3 cm horizontálně a 5 cm vertikálně. Skutečná přesnost konkrétního projektu vždy závisí na podmínkách snímkování, konfiguraci mise a způsobu zpracování a kontroly dat.

DJI Matrice 400 a Matrice 350 RTK

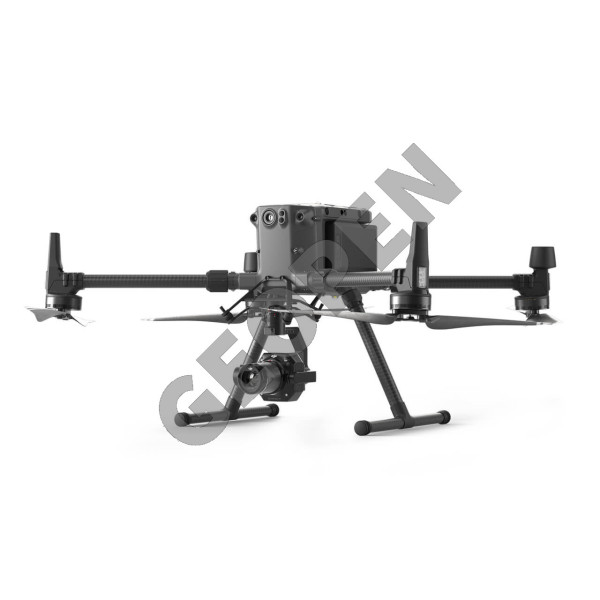

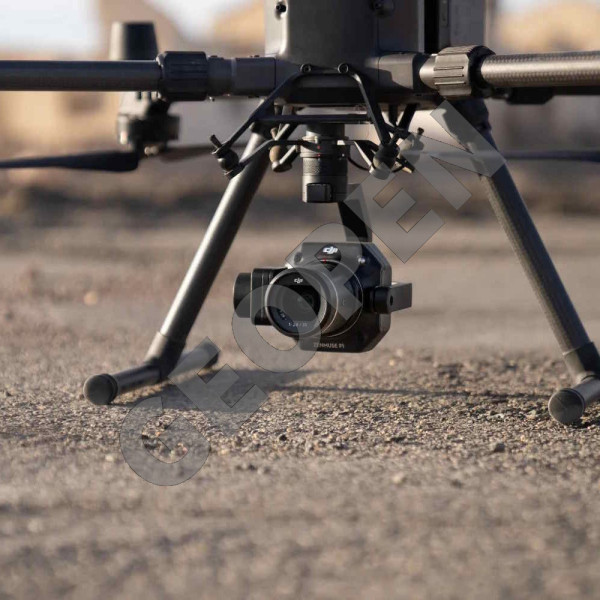

Zenmuse P1 je kompatibilní s profesionálními drony DJI Matrice 400, Matrice 350 RTK a Matrice 300 RTK. Pro nové sestavy představují Matrice 400 a Matrice 350 RTK výkonné platformy pro profesionální fotogrammetrické práce.

Modulární koncepce umožňuje využít jeden dron s různými senzory podle konkrétní úlohy – například Zenmuse P1 pro fotogrammetrii nebo LiDAR DJI Zenmuse L3 s Matrice 400 pro 3D mapování pomocí laserového skenování.

Zpracování fotogrammetrických dat

Snímky pořízené pomocí DJI Zenmuse P1 lze zpracovávat ve fotogrammetrickém softwaru a vytvářet z nich ortofotomapy, mračna bodů, digitální modely terénu a povrchu nebo texturované 3D modely.

Pro geodetické zpracování lze využít také X-PAD Office Fusion, který umožňuje kombinovat fotogrammetrická data s měřením z GNSS přijímačů, totálních stanic a dalších geodetických přístrojů a pracovat v českých souřadnicových a výškových systémech.

Typické využití DJI Zenmuse P1

• geodetické a topografické mapování,
• tvorba ortofotomap,
• digitální modely terénu a povrchu,
• 3D dokumentace staveb a objektů,
• mapování rozsáhlých území,
• dokumentace skutečného stavu,
• výpočty kubatur a sledování zemních prací,
• tvorba podkladů pro GIS, projekci a plánování.

DJI Zenmuse P1 je profesionální řešení pro uživatele, kteří potřebují vysoce kvalitní obrazová data a vysokou produktivitu při letecké fotogrammetrii. Ve spojení s platformami DJI Matrice vytváří flexibilní mapovací systém pro geodézii, stavebnictví a rozsáhlé dokumentační projekty.
