Multisenzorová kamera DJI Zenmuse H30T / H30

DJI Zenmuse H30T / H30 – multisenzorový systém pro profesionální inspekce

DJI Zenmuse H30 Series představuje profesionální multisenzorový systém určený pro detailní vizuální a termovizní inspekce, energetiku, průmysl, monitoring infrastruktury a práci v náročných světelných podmínkách. Kombinuje několik specializovaných senzorů v jednom stabilizovaném payloadu a umožňuje sledovat objekty z bezpečné vzdálenosti ve dne i v noci.

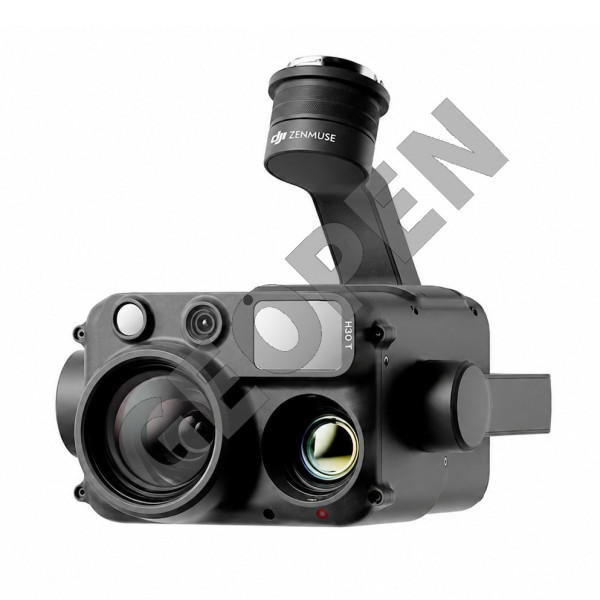

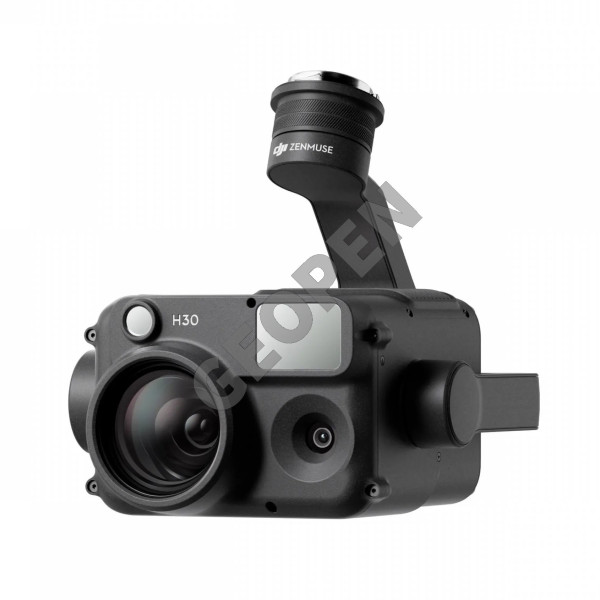

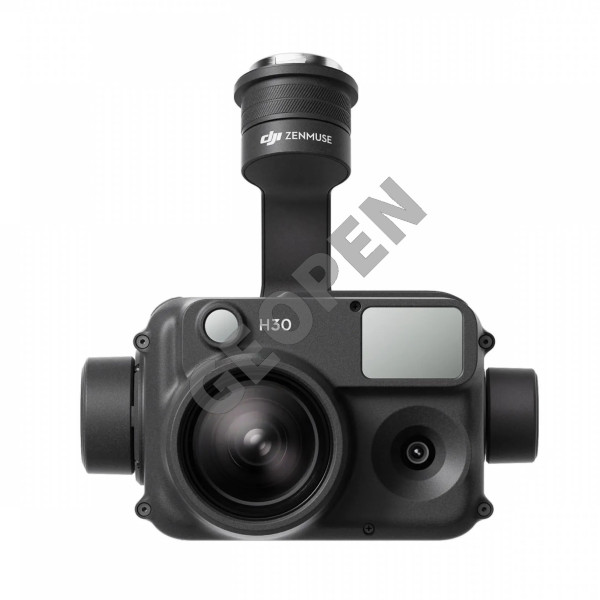

Řada je dostupná ve dvou variantách. DJI Zenmuse H30T kombinuje širokoúhlou kameru, zoom kameru, termokameru, laserový dálkoměr a NIR přísvit. DJI Zenmuse H30 nabízí stejnou sestavu bez termokamery.

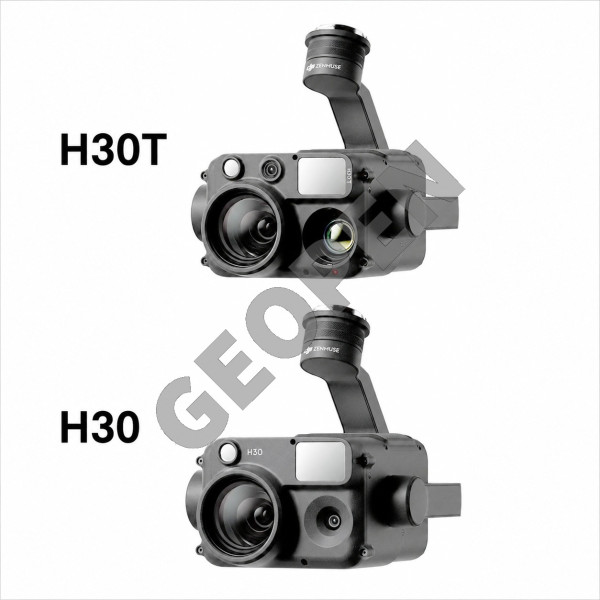

H30T nebo H30 – jaký je mezi nimi rozdíl?

Varianta H30T je vhodná zejména tam, kde je vedle vizuální kontroly potřeba také měřit a vyhodnocovat teplotu – například při inspekcích fotovoltaických elektráren, energetických zařízení nebo průmyslových technologií. Varianta H30 je určena pro aplikace, kde postačuje detailní vizuální kontrola, měření vzdálenosti a práce ve zhoršených světelných podmínkách.

40MP zoom kamera s až 34× optickým zoomem

Zoom kamera využívá 1/1,8" CMOS snímač s rozlišením 40 MP. Rozsah ekvivalentních ohniskových vzdáleností 33,4 až 809,3 mm umožňuje detailně sledovat vzdálené objekty bez nutnosti přibližovat k nim samotný dron.

Systém nabízí až 34× optický a 400× digitální zoom. Vysoké přiblížení je vhodné například pro kontrolu stožárů, vedení, konstrukcí, technologických zařízení nebo dalších obtížně dostupných objektů.

48MP širokoúhlá kamera

Pro celkovou orientaci a dokumentaci situace je H30T/H30 vybavena širokoúhlou kamerou s 1/1,3" CMOS snímačem a rozlišením 48 MP. Objektiv s ekvivalentní ohniskovou vzdáleností 24 mm poskytuje široké zorné pole a umožňuje rychle získat přehled o kontrolovaném objektu a jeho okolí.

Termokamera 1280 × 1024 px u Zenmuse H30T

Varianta Zenmuse H30T přidává radiometrickou termokameru s nechlazeným VOx mikrobolometrem a rozlišením 1280 × 1024 px. Vysoké rozlišení termálního obrazu umožňuje detailněji lokalizovat teplotní anomálie a současně sledovat rozsáhlejší objekty.

Termokamera podporuje bodové i plošné měření teploty a umožňuje nastavit upozornění na překročení zadané teplotní hodnoty. Standardní měřicí rozsah dosahuje podle nastaveného režimu až 600 °C.

S volitelným infračerveným ND filtrem lze rozsah měření rozšířit až na 1 600 °C, což rozšiřuje možnosti využití při specializovaných průmyslových aplikacích.

Laserový dálkoměr s dosahem až 3 000 m

Integrovaný laserový dálkoměr umožňuje měřit vzdálenost objektů v rozsahu 3 až 3 000 m. Operátor tak může společně s obrazovou kontrolou získávat také informace o poloze a vzdálenosti sledovaných objektů.

To je praktické například při kontrole rozsáhlé infrastruktury, energetických vedení, průmyslových areálů nebo při lokalizaci objektů ve vzdáleném či obtížně dostupném terénu.

Inspekce i v noci

Zenmuse H30T/H30 je navržena také pro práci za velmi nízké hladiny osvětlení. Speciální Night Scene režim optimalizuje obraz pro noční pozorování a umožňuje využívat vysokou citlivost kamer při zachování co nejlepší čitelnosti detailů.

Integrovaný NIR přísvit s vlnovou délkou 850 nm dále zlepšuje možnosti pozorování ve tmě. Ve vzdálenosti 100 m osvětluje přibližně kruhovou oblast o průměru 8 m.

Smart Capture a elektronické odmlžení obrazu

Funkce Smart Capture automaticky přizpůsobuje parametry snímání aktuálním podmínkám a pomáhá získat čitelnější obraz sledovaného objektu. Systém podporuje také elektronické odmlžení obrazu, které může zlepšit viditelnost při pozorování vzdálených objektů v mlze nebo vysoké vzdušné vlhkosti.

Odolná konstrukce pro profesionální provoz

Zenmuse H30T i H30 mají krytí IP54 a jsou navrženy pro provoz při teplotách od -20 °C do +50 °C. Tříosý stabilizovaný gimbal zajišťuje stabilní obraz při letu a umožňuje přesně zaměřit požadovaný objekt.

Obě varianty mají rozměry 170 × 145 × 165 mm a hmotnost přibližně 920 g.

DJI Matrice 400 a Matrice 350 RTK

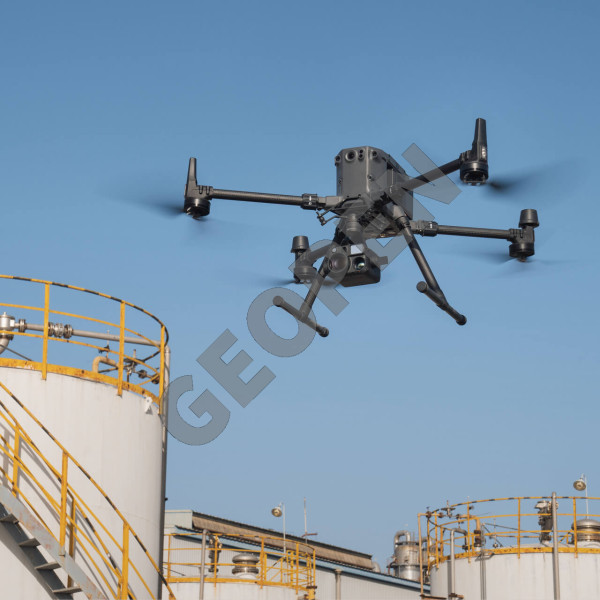

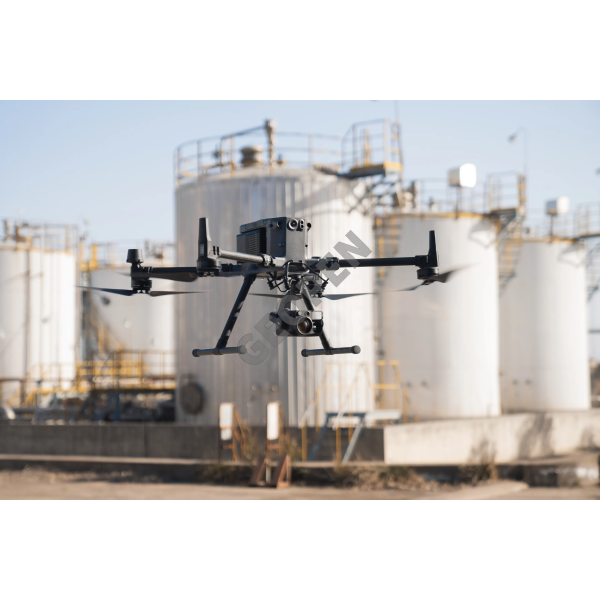

Zenmuse H30T/H30 je kompatibilní s profesionálními drony DJI Matrice 400 RTK, Matrice 350 RTK a Matrice 300 RTK. Pro nové sestavy představuje zejména DJI Matrice 400 výkonnou platformu pro rozsáhlé a náročné inspekční úlohy.

Modulární konstrukce dronů Matrice umožňuje podle konkrétního projektu měnit senzory a využívat stejnou leteckou platformu například pro vizuální a termovizní inspekce s H30T nebo pro LiDARové mapování s DJI Zenmuse L3.

Typické využití DJI Zenmuse H30T / H30

• inspekce energetické infrastruktury a elektrického vedení,
• termovizní kontrola fotovoltaických elektráren (H30T),
• inspekce průmyslových zařízení a technologií,
• kontrola mostů, stožárů a dalších stavebních konstrukcí,
• monitoring potrubí a produktovodů,
• kontrola rozsáhlých průmyslových areálů,
• vyhledávání teplotních anomálií (H30T),
• detailní dokumentace vzdálených nebo obtížně dostupných objektů,
• monitoring a inspekce ve zhoršených světelných podmínkách.

DJI Zenmuse H30T / H30 představuje univerzální multisenzorové řešení pro profesionální inspekce, při kterých je potřeba kombinovat celkový přehled, detailní přiblížení vzdálených objektů, měření vzdálenosti a práci za zhoršených světelných podmínek. Varianta H30T navíc přidává vysoce kvalitní termovizní měření pro energetiku, průmysl a další náročné aplikace.

Vyhodnocení termovizních dat

Radiometrické snímky pořízené kamerou Zenmuse H30T lze následně analyzovat pomocí DJI Thermal Analysis Tool 3. Software umožňuje podrobně vyhodnocovat teplotní informace v pořízených infračervených snímcích a usnadňuje identifikaci a dokumentaci teplotních anomálií.
