Trasovací prut EZiROD 50 / 80 m pro lokalizaci potrubí

EZiROD – trasovací prut pro nevodivá potrubí a chráničky

EZiROD je flexibilní vodivý trasovací prut určený pro lokalizaci malých nevodivých potrubí, chrániček a dalších tras, které nelze přímo vyhledávat běžným lokátorem podzemních vedení.

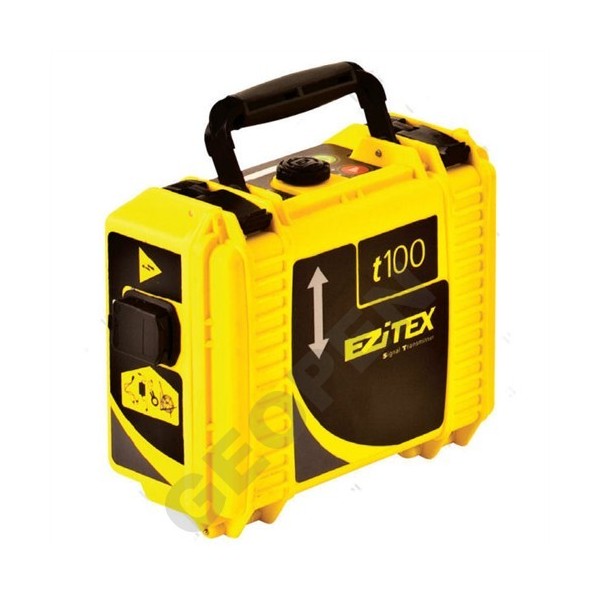

Prut je tvořen pružným sklolaminátovým pláštěm, uvnitř kterého jsou měděné vodiče pro přenos signálu. Po připojení generátoru EZiTEX lze vytvořený signál sledovat pomocí kompatibilní hledačky EZiCAT.

EZiROD umožňuje pracovat dvěma způsoby – Line mode slouží ke sledování průběhu zavedeného prutu, zatímco Sonde mode umožňuje přesně lokalizovat jeho konec.

Dva způsoby lokalizace – Line mode a Sonde mode

Line mode – trasování průběhu
V režimu Line se signál z generátoru přenáší po délce vodivého prutu. Pomocí hledačky EZiCAT nastavené na stejnou frekvenci lze následně sledovat průběh zavedeného EZiRODu a tím určit trasu potrubí nebo chráničky.

Sonde mode – lokalizace konce prutu

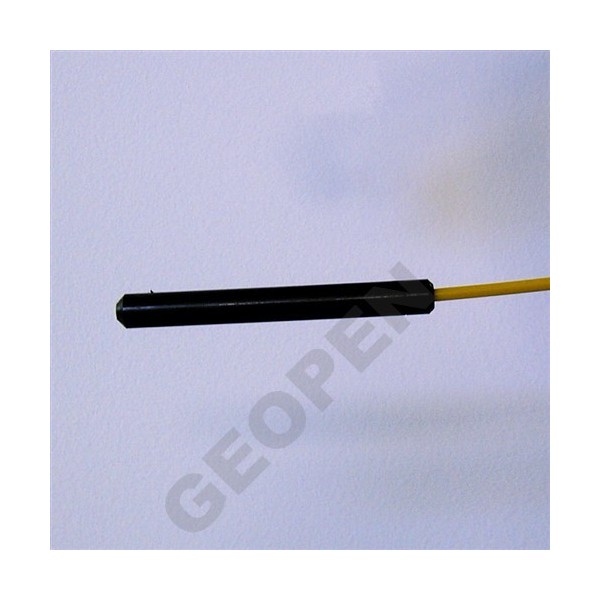

V režimu Sonde lze přesně lokalizovat koncový bod EZiRODu. Tento způsob je vhodný v situacích, kdy potřebujete zjistit konkrétní polohu konce zavedeného prutu.

Jak se EZiROD používá?

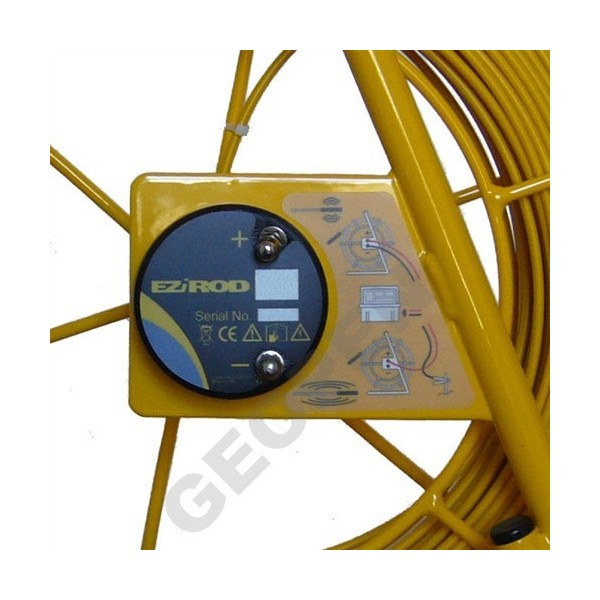

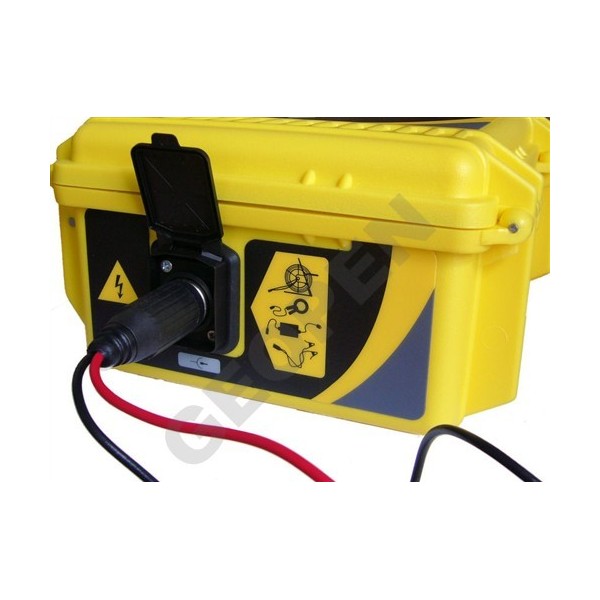

Trasovací prut se zavede do potrubí, chráničky nebo jiné hledané trasy do požadované vzdálenosti. Následně se připojí ke generátoru EZiTEX, na kterém se nastaví požadovaná frekvence a úroveň výkonu.

V režimu Line se signál přenáší po délce prutu a jeho průběh lze sledovat hledačkou EZiCAT nastavenou na stejnou frekvenci. V režimu Sonde lze lokalizovat koncový bod prutu.

Důležité při používání EZiROD

Při práci musí být z cívky odvinuta nejméně polovina celkové délky trasovacího prutu. Tento požadavek platí i v případě, že lokalizujete pouze krátký úsek.

• EZiROD 50 m: odvinout minimálně 25 m
• EZiROD 80 m: odvinout minimálně 40 m

Při výběru varianty proto není rozhodující pouze maximální délka trasy. Pokud EZiROD používáte převážně na kratších úsecích, může být varianta 50 m praktičtější.

Porovnání variant EZiROD

Jakou délku vybrat? Obě varianty pracují stejným způsobem. Varianta 50 m je praktičtější pro běžné kratší trasy, zatímco EZiROD 80 m umožňuje trasovat delší úseky. Při použití musí být vždy odvinuta nejméně polovina celkové délky prutu.

Kdy použít EZiROD?

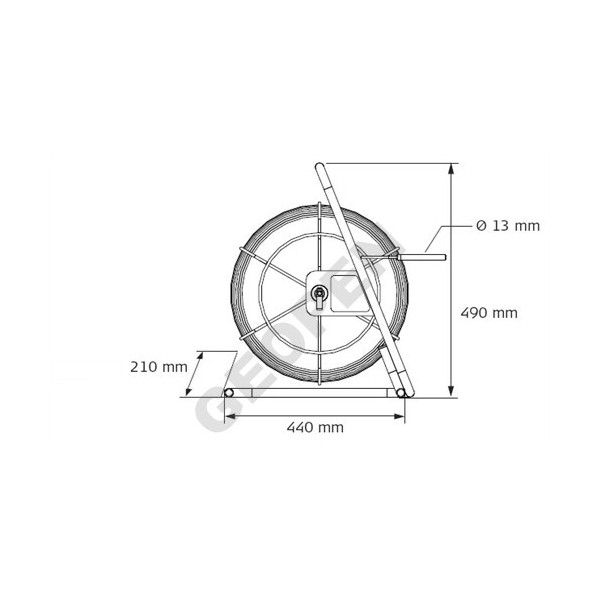

Technické parametry EZiROD

Potřebujete jiné příslušenství pro lokalizaci vedení?

Pro další způsoby trasování můžete systém doplnit také o dvoufrekvenční sondu, signální indukční kleště, signální zástrčku a další příslušenství pro hledačky EZiCAT a generátory EZiTEX.
