Dvoufrekvenční sonda 8/33 kHz pro lokátory EZiCAT

Dvoufrekvenční sonda pro lokalizaci potrubí a kanalizací

Dvoufrekvenční sonda je malý aktivní vysílač určený pro lokalizaci nevodivých podzemních tras, které nelze běžným lokátorem přímo detekovat. Typickým použitím je vyhledávání průběhu plastových potrubí, kanalizací, odpadů a dalších nevodivých sítí.

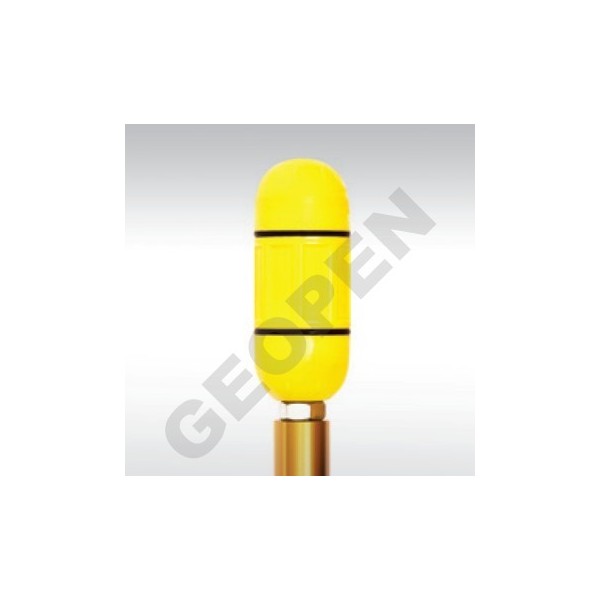

Sonda se připevní k vhodnému nosiči, například protahovací nebo inspekční tyči, případně ke kompatibilní inspekční kameře, a zavede se do potrubí. Vysílaný signál lze následně lokalizovat hledačkou EZiCAT na povrchu a určit tak aktuální polohu sondy a postupně i průběh potrubí.

Dvě pracovní frekvence – 8 a 33 kHz

Sonda může vysílat na frekvenci 8 kHz nebo 33 kHz. Zvolenou frekvenci signalizuje barevná LED – zelená označuje 33 kHz a oranžová 8 kHz.

Dosah detekovatelného signálu je podle podmínek až 5 metrů. Pro samotnou lokalizaci lze použít kompatibilní hledačku EZiCAT; pokud chcete také určit hloubku sondy, je nutné použít model lokátoru vybavený funkcí určení hloubky.

Proč použít vysílací sondu?

Plastové a jiné nevodivé potrubí samo o sobě nevytváří elektromagnetický signál, který by mohl běžný lokátor zachytit. Sonda proto funguje jako aktivní vysílač umístěný přímo uvnitř hledané trasy.

Postupným posouváním sondy potrubím a lokalizací její polohy na povrchu lze zjistit průběh trasy nebo například přibližnou polohu problematického místa zjištěného při kamerové inspekci.

Odolná konstrukce pro práci v potrubí

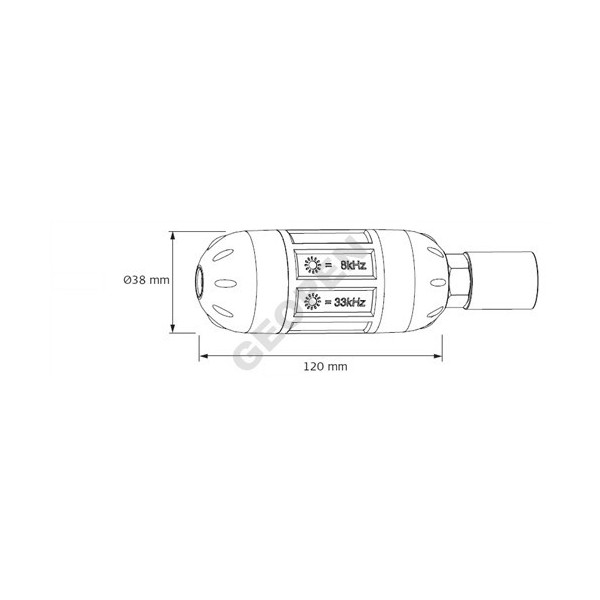

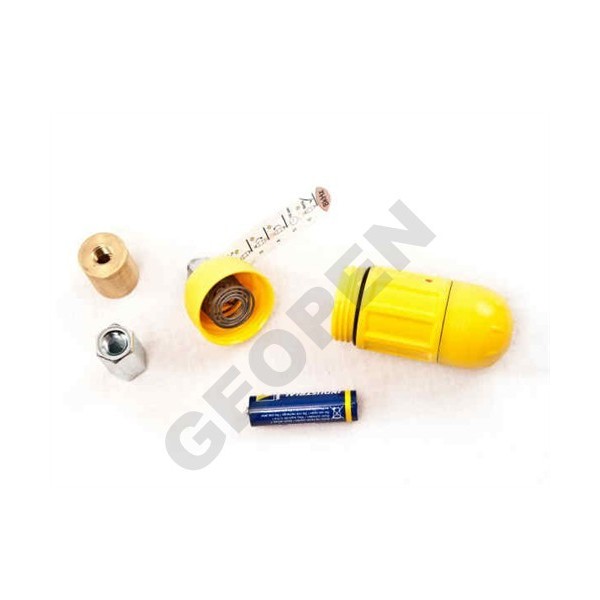

Kompaktní sonda má průměr 38 mm a délku 120 mm, takže ji lze použít i v potrubích s omezeným prostorem. Napájení zajišťuje jedna běžná baterie AA s provozní dobou přibližně 40 hodin.

K nosiči se sonda připojuje pomocí adaptéru se závitem M10.

Technické parametry

Kdy použít dvoufrekvenční sondu?

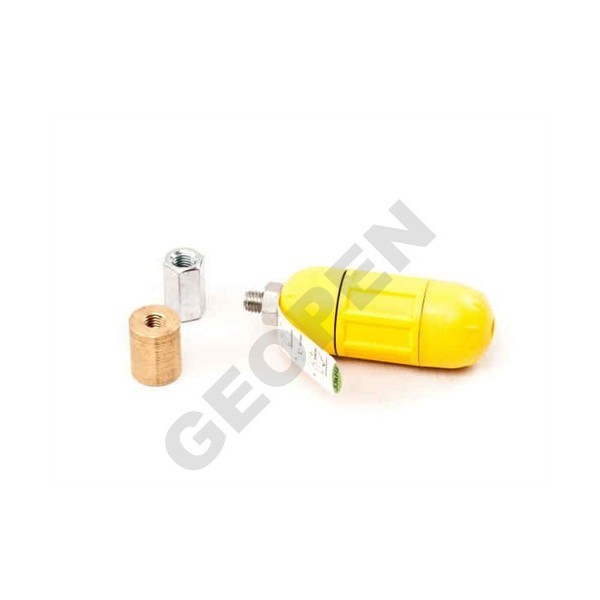

Obsah dodávky

• dvoufrekvenční sonda 8/33 kHz,
• 1× baterie AA,
• 2× adaptér se závitem M10,
• návod k obsluze.

Potřebujete další příslušenství pro lokalizaci vedení?

Pro různé způsoby trasování můžete systém doplnit také o signální indukční kleště, signální zástrčku, trasovací pruty a další příslušenství pro hledačky EZiCAT a generátory EZiTEX.
