Sada hledačky EZiCAT i550 + generátoru EZiTEX t100

EZiCAT i550 + EZiTEX t100 – kompletní sada s určením hloubky vedení

Sada EZiCAT i550 + EZiTEX t100 představuje kompletní řešení pro vyhledávání a trasování podzemních kabelů, kovových potrubí a dalších inženýrských sítí. Oproti základní sestavě s lokátorem i500 přidává důležitou funkci – možnost určit hloubku hledaného vedení pod povrchem.

Kombinace hledačky a generátoru umožňuje využívat pasivní vyhledávání i aktivní trasování konkrétního vedení. Sada je vhodná pro stavební a výkopové firmy, technické služby, správce sítí a další profesionální uživatele. Součástí zvýhodněné sestavy je také praktická přepravní taška.

EZiCAT i550 – vyhledání trasy i určení hloubky

EZiCAT i550 je profesionální hledačka podzemních vedení s jednoduchou obsluhou a automatickým nastavením citlivosti. Umožňuje lokalizovat průběh podzemních sítí a ve spojení s aktivním signálem generátoru nebo vhodnou sondou také určit jejich hloubku.

K dispozici jsou režimy Power, Radio, Generator a Auto. Přístroj tak umožňuje vyhledávat signály elektrických vedení, rádiové signály zachycené kovovými sítěmi i aktivní signál přivedený generátorem EZiTEX.

Určení hloubky podzemního vedení

Právě možnost určit hloubku je hlavním rozdílem mezi modely EZiCAT i500 a i550. Při použití vhodného aktivního signálu umožňuje i550 vedle průběhu vedení získat také informaci o jeho přibližné hloubce pod povrchem.

Rozsah určení hloubky vedení nebo sondy je 0,1 až 3,0 m. Výrobce uvádí přesnost určení hloubky 10 % při nezkresleném signálu. Tato informace je velmi užitečná zejména při přípravě výkopových prací, kdy nestačí znát pouze průběh sítě.

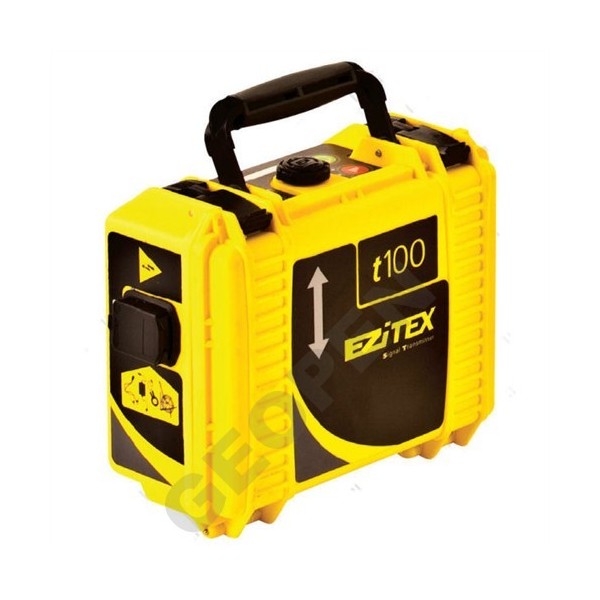

EZiTEX t100 – aktivní signál pro spolehlivější trasování

Generátor EZiTEX t100 umožňuje přivést na hledané vedení aktivní elektromagnetický signál o frekvenci 8 kHz nebo 33 kHz. Hledačka EZiCAT i550 následně tento signál zachytí, umožní sledovat průběh konkrétního vedení a určit jeho hloubku.

Použití generátoru je výhodné zejména tam, kde pasivní signál vedení není dostatečně výrazný nebo kde je potřeba mezi několika podzemními sítěmi sledovat konkrétní trasu.

Proč používat hledačku společně s generátorem?

Samotná hledačka dokáže vyhledávat podzemní vedení na základě elektromagnetických signálů, které jsou v jejich okolí již přítomné. Ne každé vedení však vytváří dostatečně výrazný signál pro spolehlivé pasivní vyhledání.

Generátor EZiTEX t100 umožňuje vytvořit aktivní trasovací signál a rozšířit tak možnosti lokalizace. Kombinace obou přístrojů je vhodná například pro:

• trasování konkrétních elektrických a telekomunikačních kabelů,
• vyhledávání kovových potrubí a dalších vodivých sítí,
• určení hloubky hledaného vedení,
• lokalizaci vedení s nedostatečným pasivním signálem,
• rozlišení konkrétní trasy v místech s více podzemními sítěmi,
• lokalizaci nevodivých potrubí při použití vhodného příslušenství.

Tři způsoby přivedení signálu

Podle typu vedení a možností přístupu lze signál generátoru EZiTEX přivést několika způsoby.

Přímé připojení umožňuje připojit generátor přímo k dostupnému vodivému vedení a zpravidla poskytuje dobře definovaný trasovací signál.

Indukční režim umožňuje generovat signál bez přímého elektrického kontaktu s vedením. Generátor se umístí nad předpokládanou trasu a elektromagneticky přenese signál do vodiče pod povrchem.

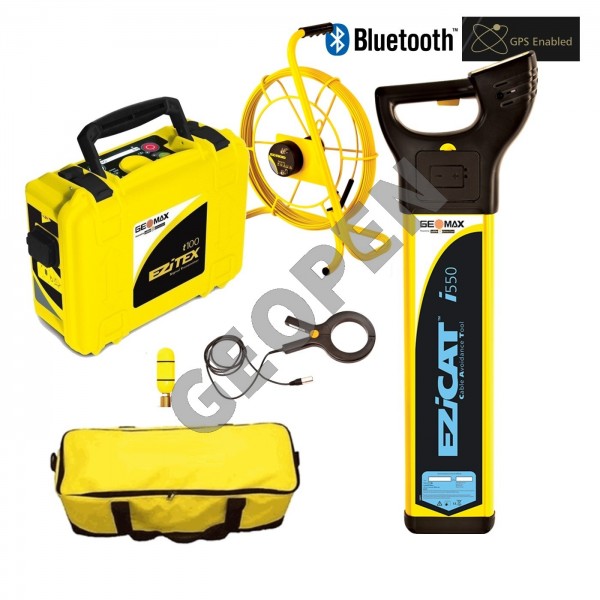

Pro specifické aplikace lze použít také signální indukční kleště, signální zástrčku, trasovací prut nebo vysílací sondu. Vhodné příslušenství umožňuje rozšířit možnosti systému například při lokalizaci nevodivých potrubí a dalších tras.

Robustní vybavení pro každodenní práci

EZiCAT i550 je navržen pro pravidelné profesionální používání v terénu. Hledačka má krytí IP54, napájení pomocí šesti baterií AA a provozní dobu přibližně 40 hodin při přerušovaném používání.

Generátor EZiTEX t100 nabízí maximální výstupní výkon 1 W a čtyři úrovně nastavení výkonu. Konstrukce generátoru dosahuje krytí IP67 při uzavřeném víku a IP65 při otevřeném víku. Čtyři baterie typu D poskytují přibližně 30 hodin provozu při přerušovaném používání.

Pro koho je sada EZiCAT i550 + EZiTEX t100 vhodná?

Tuto sestavu doporučujeme uživatelům, kteří potřebují nejen vyhledat a trasovat podzemní vedení, ale také určit jeho hloubku. Oproti základní sadě i500 + t100 poskytuje důležitou informaci navíc, aniž by bylo nutné přecházet k nejvyššímu modelu vybavenému GPS a záznamem dat.

Pokud určení hloubky nepotřebujete, postačí základní sada EZiCAT i500 + EZiTEX t100. Pro náročnější trasování, rozšířené nízké frekvence a dokumentaci provedené práce pomocí GPS, Bluetooth a interní paměti je určena sestava EZiCAT i750xf + EZiTEX t100 xf.

Porovnání sad EZiCAT

Jakou sadu vybrat? Sada i500 + t100 představuje základní kompletní řešení pro běžné vyhledávání a trasování. Sada i550 + t100 přidává možnost určení hloubky. Nejvyšší sestava i750xf + t100 xf je určena pro náročnější trasování a dokumentaci provedené práce.

Technické parametry sestavy

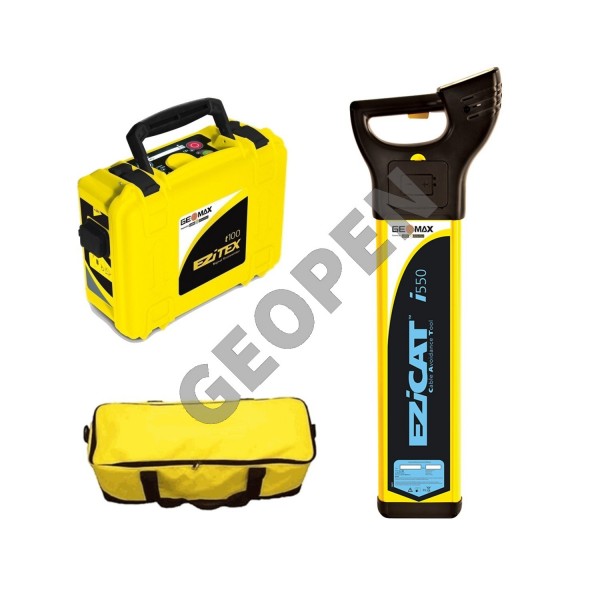

Obsah zvýhodněné sady

• hledačka podzemního vedení EZiCAT i550,
• generátor signálu EZiTEX t100,
• baterie pro oba přístroje,

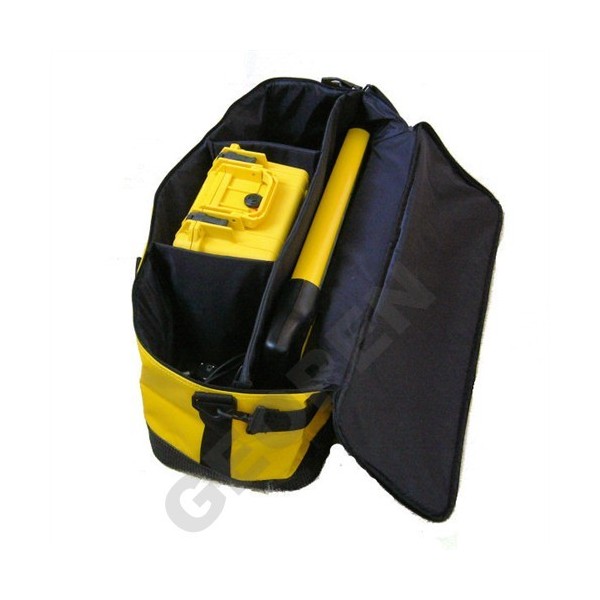

• přepravní taška v ceně sady,
• návod k obsluze.

Sada EZiCAT i550 + EZiTEX t100 je vhodnou volbou pro profesionální uživatele, kteří potřebují kompletní systém pro vyhledávání a aktivní trasování podzemních sítí včetně možnosti určit hloubku vedení.
