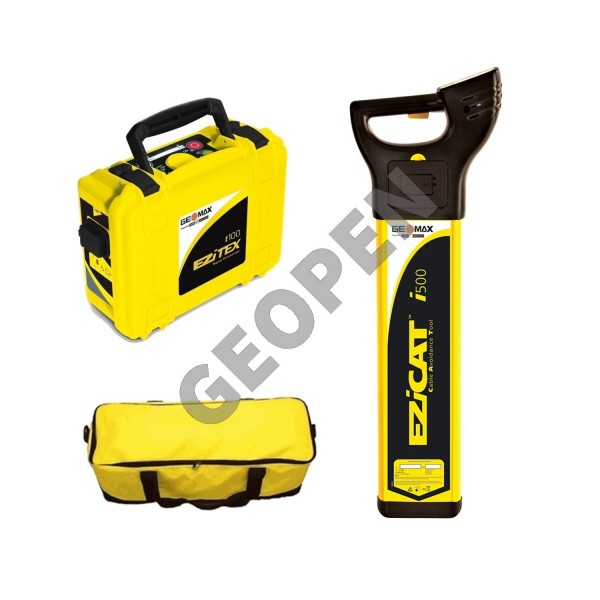

Sada hledačky EZiCAT i500 + generátoru EZiTEX t100

EZiCAT i500 + EZiTEX t100 – kompletní sada pro vyhledávání podzemních vedení

Sada EZiCAT i500 + EZiTEX t100 představuje kompletní řešení pro rychlé vyhledávání a trasování podzemních kabelů, kovových potrubí a dalších inženýrských sítí. Kombinace hledačky a generátoru signálu umožňuje využívat nejen pasivní vyhledávání, ale také aktivně přivést trasovací signál na konkrétní vedení.

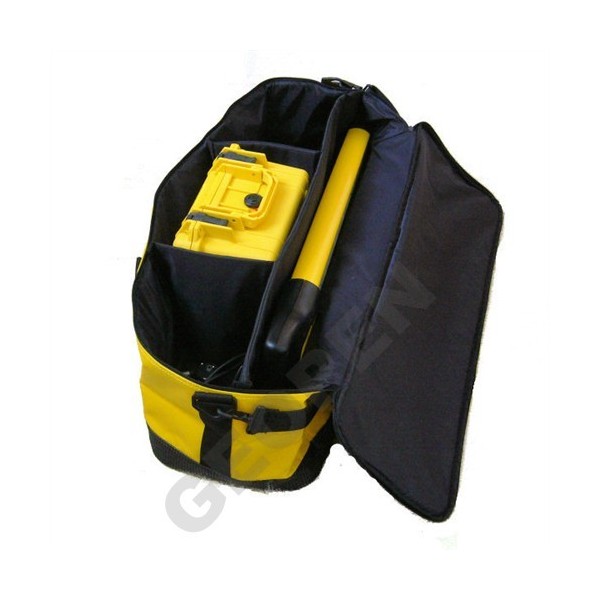

Sada je vhodná zejména pro stavební a výkopové firmy, technické služby, správce areálů a další uživatele, kteří potřebují před zahájením zemních prací ověřit průběh podzemních sítí. Součástí zvýhodněné sestavy je také praktická přepravní taška pro bezpečné uložení a transport přístrojů.

EZiCAT i500 – jednoduchá profesionální hledačka vedení

EZiCAT i500 je základní model profesionální řady lokátorů EZiCAT. Nabízí jednoduchou obsluhu a automatické nastavení citlivosti, takže uživatel nemusí při vyhledávání složitě nastavovat přístroj ručně.

K dispozici jsou režimy Power, Radio, Generator a Auto. Pomocí nich lze vyhledávat signály elektrických vedení, rádiové signály zachycené kovovými sítěmi nebo aktivní signál přivedený pomocí generátoru EZiTEX.

EZiTEX t100 – aktivní signál pro přesnější trasování

Generátor EZiTEX t100 umožňuje přivést na hledané vedení aktivní elektromagnetický signál o frekvenci 8 kHz nebo 33 kHz. Hledačka EZiCAT i500 následně tento signál zachytí a umožní sledovat průběh konkrétního vedení v terénu.

Použití generátoru je výhodné zejména tam, kde pasivní signál vedení není dostatečně výrazný nebo je potřeba mezi několika sítěmi sledovat konkrétní trasu. Signál lze podle situace přivést na vedení přímým připojením nebo indukčně.

Proč používat hledačku společně s generátorem?

Samotná hledačka dokáže vyhledávat podzemní vedení na základě elektromagnetických signálů, které jsou v okolí vedení již přítomné. Ne každé vedení však vytváří dostatečně silný signál pro spolehlivé pasivní vyhledání.

Generátor EZiTEX t100 umožňuje vytvořit aktivní trasovací signál a výrazně tak rozšířit možnosti lokalizace. Kombinace obou přístrojů je vhodná například pro:

• trasování konkrétních elektrických a telekomunikačních kabelů,
• vyhledávání kovových potrubí a dalších vodivých sítí,
• lokalizaci vedení s nedostatečným pasivním signálem,
• rozlišení konkrétní trasy v místech s více podzemními sítěmi,
• lokalizaci nevodivých potrubí při použití vhodného příslušenství.

Tři způsoby přivedení signálu

Podle typu vedení a možností přístupu lze signál generátoru EZiTEX přivést několika způsoby.

Přímé připojení umožňuje připojit generátor přímo k dostupnému vodivému vedení a zpravidla poskytuje dobře definovaný trasovací signál.

Indukční režim umožňuje generovat signál bez přímého elektrického kontaktu s vedením. Generátor se umístí nad předpokládanou trasu a elektromagneticky přenese signál do vodiče pod povrchem.

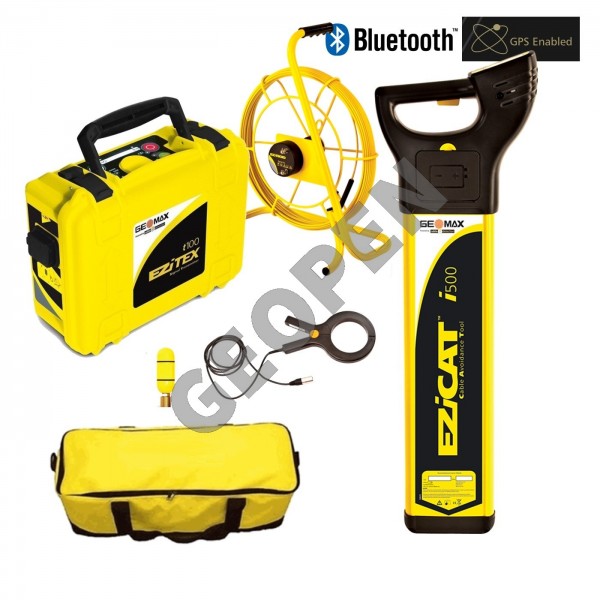

Pro specifické aplikace lze použít také signální indukční kleště, signální zástrčku, trasovací prut nebo vysílací sondu. Vhodné příslušenství umožňuje rozšířit systém například o lokalizaci nevodivých potrubí, kanalizací a dalších tras.

Robustní vybavení pro každodenní práci

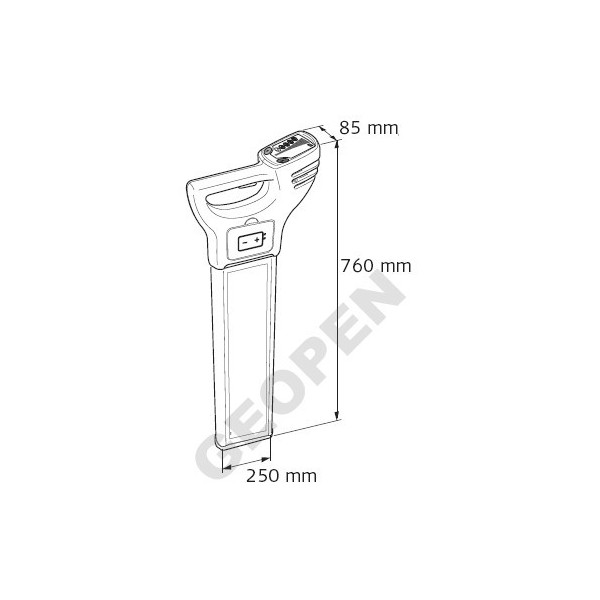

Hledačka EZiCAT i500 je navržena pro každodenní práci v terénu a nabízí krytí IP54. Napájení zajišťuje šest běžných baterií AA a provozní doba dosahuje přibližně 40 hodin při přerušovaném používání.

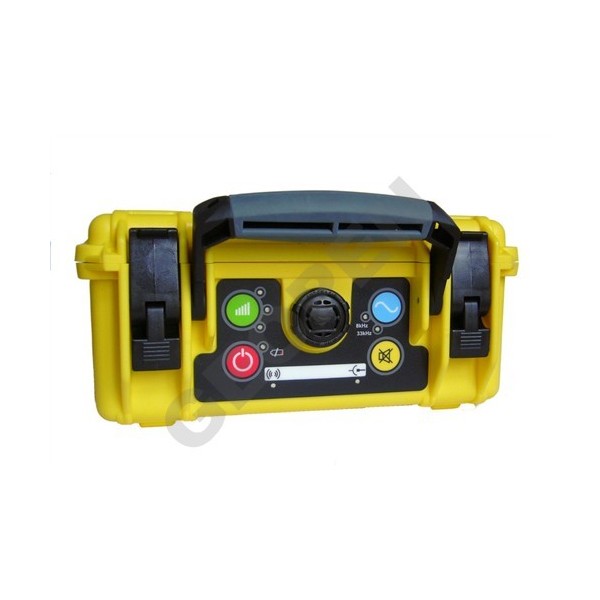

Generátor EZiTEX t100 má maximální výstupní výkon 1 W a čtyři úrovně nastavení výkonu. Jeho konstrukce dosahuje krytí IP67 při uzavřeném víku a IP65 při otevřeném víku. Čtyři baterie typu D poskytují přibližně 30 hodin provozu při přerušovaném používání.

Pro koho je sada EZiCAT i500 + EZiTEX t100 vhodná?

Tato sestava je vhodná pro uživatele, kteří hledají jednoduchý a kompletní profesionální systém pro vyhledávání a trasování podzemních vedení a nepotřebují určovat jejich hloubku.

Pokud potřebujete vedle průběhu vedení zjistit také jeho hloubku pod povrchem, doporučujeme sadu EZiCAT i550 + EZiTEX t100. Pro náročnější trasování, rozšířené nízké frekvence a dokumentaci práce pomocí GPS, Bluetooth a interní paměti je určena sestava EZiCAT i750xf + EZiTEX t100 xf.

Porovnání sad EZiCAT

Jakou sadu vybrat? Sada i500 + t100 představuje základní kompletní řešení pro běžné vyhledávání a trasování. Sada i550 + t100 přidává možnost určení hloubky. Nejvyšší sestava i750xf + t100 xf je určena pro náročnější trasování a dokumentaci provedené práce.

Technické parametry sestavy

Obsah zvýhodněné sady

• hledačka podzemního vedení EZiCAT i500,
• generátor signálu EZiTEX t100,
• baterie pro oba přístroje,
• přepravní taška v ceně sady,
• návod k obsluze.

Sada EZiCAT i500 + EZiTEX t100 je vhodnou volbou pro uživatele, kteří chtějí rovnou kompletní systém pro spolehlivé vyhledávání a aktivní trasování podzemních inženýrských sítí.
