Sada hledačky EZiCAT i750xf + generátoru EZiTEX t100 xf

EZiCAT i750xf + EZiTEX t100 xf – profesionální sada pro pokročilé trasování

Sada EZiCAT i750xf + EZiTEX t100 xf představuje nejvybavenější řešení řady EZiCAT pro vyhledávání a trasování podzemních kabelů, potrubí a dalších inženýrských sítí. Vedle určení průběhu a hloubky vedení nabízí rozšířené nízké frekvence, integrovanou GPS, Bluetooth a záznam provozních dat.

Sestava je určena zejména pro profesionální uživatele, kteří potřebují náročnější trasování podzemních sítí spojit s dokumentací provedené práce. Součástí zvýhodněné sady je také praktická přepravní taška pro uložení hledačky, generátoru a příslušenství.

EZiCAT i750xf – nejvybavenější hledačka řady EZiCAT

EZiCAT i750xf umožňuje vyhledávat a trasovat podzemní vedení, určit jejich hloubku a současně zaznamenávat údaje o používání přístroje. Integrovaná GPS doplňuje záznam o informaci o poloze, zatímco Bluetooth umožňuje přenos uložených dat pro jejich další vyhodnocení.

Interní paměť o kapacitě 64 MB umožňuje automaticky ukládat provozní údaje. Systém tak může pomoci doložit, kde a kdy bylo vyhledávání provedeno, jaké režimy byly použity a jak dlouho práce probíhala.

GPS a záznam práce v terénu

Integrovaný GPS přijímač umožňuje zaznamenat přibližnou polohu místa, kde byl lokátor použit. GPS v EZiCAT i750xf nenahrazuje přesné geodetické zaměření inženýrské sítě – slouží především jako součást dokumentace a kontroly provedeného vyhledávání.

Zaznamenaná data lze prostřednictvím Bluetooth přenášet a následně analyzovat. Pro práci s provozními údaji lokátorů nabízí GeoMax software X-PAD VU, který umožňuje zobrazovat údaje o použitých režimech, čase a délce práce, GPS poloze nebo uživateli a vytvářet přehledové reporty.

Rozšířené frekvence pro náročnější trasování

Označení xf znamená rozšířenou frekvenční výbavu. Vedle standardních aktivních frekvencí 8 kHz a 33 kHz umožňuje systém pracovat také s nízkými frekvencemi 512 Hz a 640 Hz.

Nízké frekvence jsou vhodné zejména pro trasování vodivých vedení na delší vzdálenosti a v prostředí s více souběžnými sítěmi. Mají menší tendenci přecházet na okolní vedení, a mohou proto pomoci lépe sledovat konkrétní trasu.

Určení hloubky vedení a vysílací sondy

EZiCAT i750xf umožňuje vedle průběhu vedení určit také jeho hloubku pod povrchem. U vedení je rozsah určení hloubky 0,3 až 3,0 m a výrobce uvádí přesnost 10 % při nezkresleném signálu.

Při použití vhodné vysílací sondy lze určit její hloubku v rozsahu 0,3 až 9,99 m. S vhodným příslušenstvím lze systém využít také při lokalizaci tras nevodivých potrubí, do kterých je možné sondu nebo trasovací prvek zavést.

EZiTEX t100 xf pro využití rozšířených frekvencí

Generátor EZiTEX t100 xf doplňuje hledačku i750xf o aktivní trasovací signál a umožňuje využívat rozšířenou frekvenční výbavu systému – 512 Hz, 640 Hz, 8 kHz a 33 kHz.

Aktivní signál je vhodný zejména tam, kde je potřeba spolehlivě sledovat konkrétní vedení nebo kde není pasivní signál dostatečný. Podle konkrétní situace lze signál přivést přímým připojením, indukčně nebo pomocí vhodného příslušenství.

Proč používat hledačku společně s generátorem?

Generátor signálu umožňuje vytvořit aktivní trasovací signál na konkrétním vedení a výrazně tak rozšířit možnosti samotného lokátoru. Kombinace EZiCAT i750xf a EZiTEX t100 xf je vhodná například pro:

• trasování konkrétních kabelů a kovových potrubí,
• určení hloubky podzemního vedení,
• trasování vedení na delší vzdálenosti pomocí nízkých frekvencí,
• práci v místech s více souběžnými inženýrskými sítěmi,
• dokumentaci provedeného vyhledávání pomocí GPS a záznamu dat,
• lokalizaci nevodivých tras při použití vhodné sondy nebo trasovacího příslušenství.

Příslušenství pro různé způsoby trasování

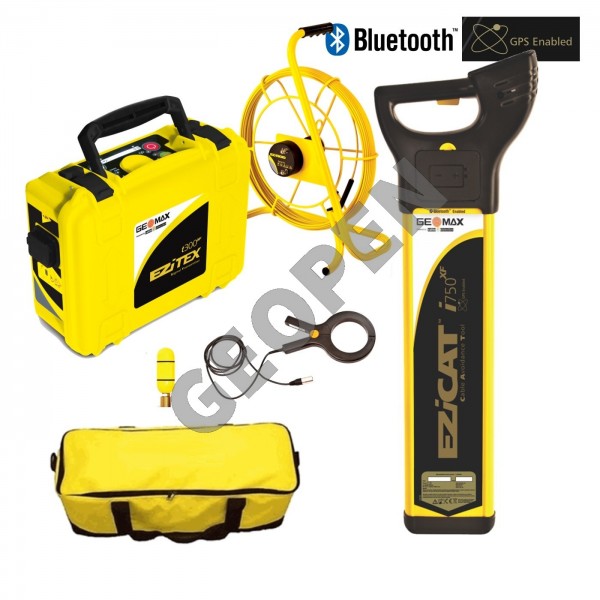

Systém lze podle konkrétní aplikace doplnit o signální indukční kleště, signální zástrčku, trasovací prut nebo vysílací sondu. Díky vhodnému příslušenství lze způsob přivedení a detekce signálu přizpůsobit typu hledané inženýrské sítě.

Pro koho je sada EZiCAT i750xf + EZiTEX t100 xf vhodná?

Tuto sestavu doporučujeme zejména správcům inženýrských sítí, technickým službám, stavebním a výkopovým společnostem a dalším profesionálním uživatelům, kteří potřebují pokročilé možnosti trasování a současně záznam a kontrolu provedené práce.

Pro běžné vyhledávání a trasování postačí sada EZiCAT i500 + EZiTEX t100. Pokud potřebujete navíc určit hloubku vedení, představuje sada EZiCAT i550 + EZiTEX t100 optimální řešení pro většinu běžných profesionálních aplikací. Sestava i750xf + t100 xf je určena tam, kde využijete rozšířené frekvence, GPS a dokumentaci práce.

Porovnání sad EZiCAT

Jakou sadu vybrat? Sada i500 + t100 představuje základní kompletní řešení pro běžné vyhledávání a trasování. Sada i550 + t100 přidává možnost určení hloubky. Nejvyšší sestava i750xf + t100 xf je určena pro náročnější trasování a dokumentaci provedené práce.

Technické parametry sestavy

Obsah zvýhodněné sady

• hledačka podzemního vedení EZiCAT i750xf s GPS a Bluetooth,
• generátor signálu EZiTEX t100 xf,
• software pro přenos a vyhodnocení dat,
• baterie pro přístroje,
• přepravní taška v ceně sady,
• návod k obsluze.

Sada EZiCAT i750xf + EZiTEX t100 xf je nejvybavenějším řešením řady EZiCAT pro uživatele, kteří potřebují spojit přesné trasování podzemních sítí s rozšířenými frekvencemi a dokumentací provedené práce.
